Kabel LAN CAT 6 terkenal memiliki performa yang lebih baik untuk berbagai kebutuhan seperti online gaming, streaming, transfer file besar, dan video conference. Kabel jenis ini sebenarnya bisa Anda buat dan pasang sendiri. Sebab, cara crimping kabel LAN CAT 6 memang mudah karena langkah-langkahnya cukup sederhana.
Meski begitu, pastikan Anda sudah menyiapkan seluruh alat dan bahan yang Anda butuhkan sehingga hasil crimping kabel tampak rapi dan aman untuk Anda gunakan. Untuk penjelasan selengkapnya, simak langkah-langkah berikut ini.
Key Takeaways
- Crimping kabel CAT 6 membutuhkan alat seperti kabel UTP CAT 6, tang crimping, konektor RJ45 CAT 6, cutter/kabel stripper, dan LAN tester.
- Cara menyusun kabel LAN CAT 6 harus sesuai standar (umumnya T568B), sehingga kabel straight-through dapat bekerja dengan baik.
- Potong ujung kabel dengan rapi, kemudian masukkan sampai ujung kabel menyentuh pin konektor. Selanjutnya, crimp dan pastikan hasilnya kuat sehingga tidak mudah lepas.
- Lakukan pengetesan untuk memastikan seluruh pin sudah terhubung dengan baik dan tidak terdapat kesalahan wiring.
Cara Crimping Kabel LAN CAT 6 dengan Mudah
Berikut adalah langkah-langkah membuat kabel LAN CAT 6 yang benar. Dengan mengikuti penjelasan ini, Anda bisa melakukannya sendiri di rumah.
1. Siapkan Alat dan Bahan
Sebelum memulai, Anda harus menyiapkan semua alat dan bahan yang Anda butuhkan, seperti:
- Kabel UTP CAT 6;
- Tang crimping;
- Konektor RJ45 yang sesuai untuk CAT 6;
- Cutter/stripper untuk tang crimping yang belum memiliki fitur ini; dan
- LAN tester.
Baca Juga: Perbedaan Kabel LAN CAT 5 dan 6 pada Instalasi Jaringan
2. Potong dan Kupas Kulit Kabel Bagian luar
Potong kabel sesuai dengan panjang yang Anda butuhkan. Lalu, lepas lapisan bagian luar (jacket) kurang lebih 2-3 cm, sehingga bagian dalam kabel, yaitu empat pasang kawat terpilin, bisa terlihat. Proses ini membutuhkan kehati-hatian agar tidak sampai merusak isolasi kawat.
3. Pisahkan dan Susun Ulang Pasangan Kabel
Dalam kabel LAN CAT 6, terdapat empat pasang kawat terpilin. Ketika sudah Anda kupas, pisahkan lalu luruskan setiap kawat. Kemudian, Anda bisa menyusunnya sesuai warna kabel standar dengan ukuran T568B.
Urutannya dari kiri ke kanan, di mana posisi pin tembaga harus menghadap ke atas. Urutannya yaitu putih-oranye, oranye, putih-hijau, biru, putih-biru, hijau, putih-cokelat-cokelat.
Baca Juga: Susunan Warna Kabel LAN dan Fungsinya pada Jaringan
4. Ratakan dan Potong Ujung Kabel
Cara crimping kabel LAN CAT 6 berikutnya yaitu ratakan dan potong ujung kawat, sehingga semua ujung berada di satu level. Biasanya, panjang kabel yang diekspos kurang lebih 1,5 sampai 2 cm atau 0,5 sampai 0,7 inci dari jacket, sehingga cukup untuk menyentuh pin yang ada di konektor.

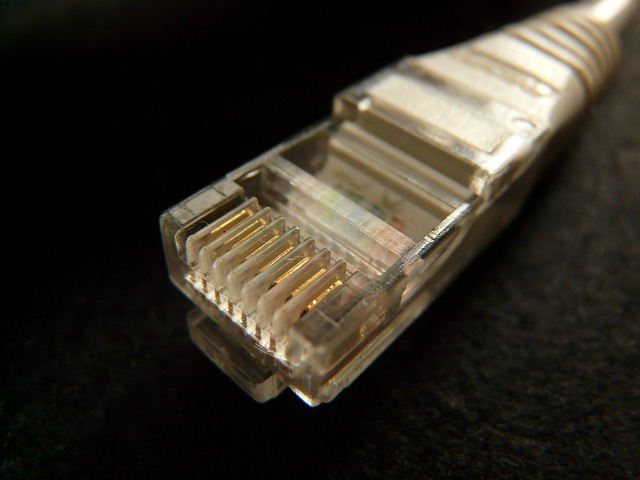

5. Masukkan Kabel ke Konektor RJ45
Pegang konektor RJ45 dan posisikan pin emas menghadap ke atas. Lalu, masukkan kabel ke konektor secara hati-hati dan pastikan susunannya sudah benar. Tekan sampai ujung kabel berhasil menyentuh ujung dalam konektor, nantinya jacket kabel akan sedikit masuk ke dalam untuk membuat crimping bisa menjepit secara maksimal.
6. Crimp Konektor
Masukkan konektor pada slot crimping tool, tekan dengan kuat sampai tang mencapai posisi penuh. Selain itu, pastikan seluruh pin menekan kawan serta membuat kontak listrik yang solid.
7. Ulangi pada Ujung Kabel Lain (Jika Membuat Patch Kabel)
Jika Anda ingin membuat kabel LAN dengan panjang tertentu atau patch cable, Anda tinggal mengulangi langkah-langkah dari awal di sisi kabel lain sehingga kedua ujung identik.
8. Uji Kabel
Sebaiknya, gunakan kabel tester untuk memastikan kedelapan pin tersambung dengan benar. Alat ini juga memastikan Anda terhindar dari kesalahan wiring (open atau short). Hal ini penting untuk memastikan kabel aman Anda gunakan.
Baca Juga: Contoh Jaringan LAN untuk Hosting Komputer dan Kegunaannya
Tertarik untuk Crimping Kabel Sendiri?
Jadi, cara crimping kabel LAN CAT 6 begitu mudah, bukan? Kuncinya adalah Anda mengikuti instruksi dengan tepat dan melakukan setiap langkahnya dengan hati-hati.
